L’installation in situ (en chantier)

Les constructions en coffrages isolants Polycrete® offrent plusieurs avantages comparativement aux constructions traditionnelles. De plus, la simplicité d’installation de nos coffrages isolants alliée à leur performance s’avère cruciale pour tous bâtisseurs.

Regardons certaines des étapes clés dans toutes réalisations en coffrages isolants. Veuillez prendre note que vous trouverez plus de détails dans les manuels d’installation des différents produits.

FLEX 850 - Manuel d’installation BIG BLOCK - Manuel d’installation

Mise en place de la semelle

La semelle pour une construction en coffrages isolants s’apparente à celle d’une construction traditionnelle à l’exception qu’elle doit accueillir une construction en béton. Une emprise mécanique sur la semelle est nécessaire pour éviter tout mouvement latéral de la structure. Règle générale, des tiges d’acier d’armature verticales sont posées dans la semelle lors de son bétonnage aux endroits où les murs seront érigés. Ces tiges constitueront par le fait même une partie de l’acier d’armature retrouvé dans les murs qui seront coulés ultérieurement.

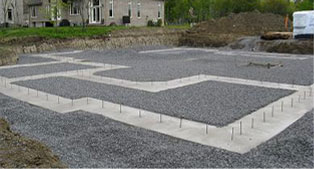

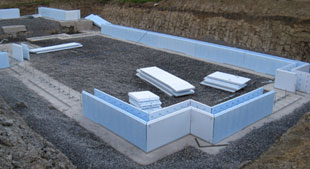

SemellePremière rangée

La pose des coffrages isolants

Bien que la pose des coffrages isolants soit simple et rapide, il est tout de même important de dire que la pose de la première rangée est critique à la suite des travaux. Il est vital que celle-ci soit bien au niveau. Pour se faire, des bases de départs sont utilisées. La pose et la coupe des coffrages isolants diffèrent légèrement selon le produit utilisé (FLEX 850 ou Big Block). Certaines règles de base simples sont à retenir telles de chevaucher les joints verticaux des coffrages.

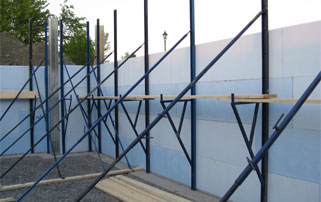

Guides de coinSystème d’échafaudage et d’étaiement

Équerrage et mise à niveau

Il est important tout au long de la pose des coffrages isolants que tout soit d’équerre et au niveau, aussi bien horizontalement que verticalement. Pour se faire, des techniques simples et efficaces sont mises à la disposition des entrepreneurs. Entre autres, des guides de coins (90 et 135 degrés) sont installés tôt dans l’érection des murs afin d’assurer un alignement adéquat. Également, les murs sont montés et fixés à l’aide d’un système d’étaiement qui sert à la fois de système d’échafaudage pour la pose des rangées supérieures et la mise en place du béton ultérieurement.

Les ouvertures

Les ouvertures des portes et des fenêtres doivent être minutieusement préparées afin de permettre une installation facile par la suite. La méthode consiste à fabriquer de faux cadres de bois qui resteront en place dans les murs de coffrage après la mise en place du béton ou qui seront retirés suivant les instructions de l’ingénieur. Lors de la pose, les faux cadres sont vissés aux coffrages et scéllés avec une mousse à l’uréthane une fois le béton mis en place.

Pour ce qui est des ouvertures de services (sortie de sécheuse, conduits de climatisation et de ventilation, câble, etc.), elles sont réalisées généralement avant l’étape de mise en place du béton.





Mise en place du béton

Les propriétés du polystyrène expansé des coffrages Polycrete® assurent un mûrissement optimal du béton, minimisant ainsi la ségrégation. Ces propriétés d’isolation permettent ainsi la mise en place du béton dans des conditions climatiques de hautes ou basses températures sans pour autant compromettre la qualité du mur de béton. La mise en place du béton dans les coffrages doit être effectuée à l’aide d’une pompe à béton offrant une haute flexibilité permettant de diriger parfaitement le flux de béton ainsi qu’une mise en place adéquate dans les coffrages.

La solidité extrême des coffrages Polycrete® permet aux installateurs l’utilisation d’un vibrateur à béton pour la consolidation du béton. L’utilisation standard des méthodes de vibration du béton doit être respectée.

Les planchers

Le raccordement des planchers avec des murs faits de coffrages Polycrete® est similaire au raccordement de planchers avec n’importe quel type de mur de béton standard. Les raccordements doivent respecter les spécifications de l’ingénieur en structure. Des ancrages à planchers doivent être installés avant ou pendant la mise en place du béton. Différents types de raccordement de planchers sont illustrés dans les images ci-dessous.

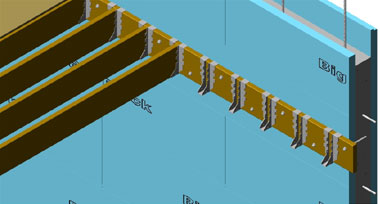

Structure de plancher traditionnel en bois Support à plancher Polycrete®

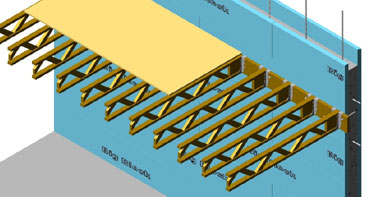

Plancher de bois avec solives traditionnelles Poutrelles et pontages d’acier

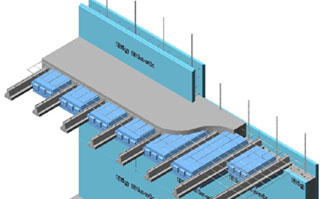

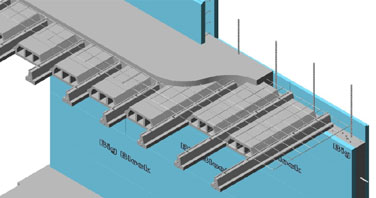

Plancher hourdi en béton Plancher hourdi en polystyrène
